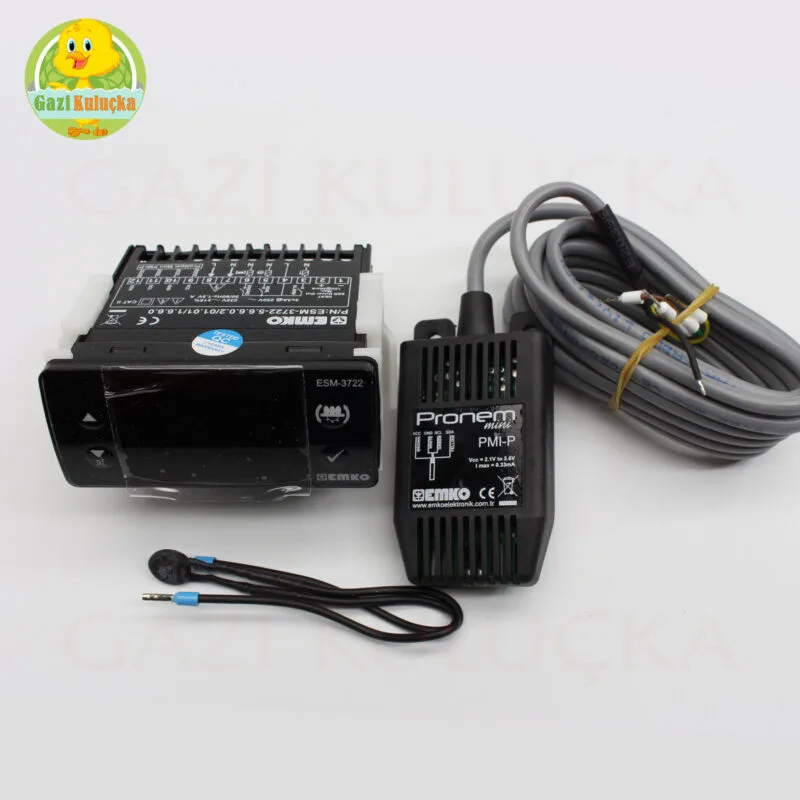

Emko ESM 3722 SSR Çıkışlı Kuluçka Kontrol Cihazı + Nem Probu

Emko ESM 3722 SSR Çıkışlı Kuluçka Kontrol Cihazı Nem ve Isı Sensörü Dahil

Kuluçka kontrol cihazları,kuluçka makinelerinin kontrolü için tasarlanmıştır.

Basit ve kolay kullanımı Isıtma Nem ve yumurta raf çevirme başlatma özelliği ile

kuluçkacılıkta kendini kanıtlamış Türk Malı bir cihazdır.

Diğer KULUÇKA KONTROL CİHAZLARI Sayfamızı İnceliyebilirsiniz

Emko 3722 Cihazlar Kendisini Kanıtlamış Bir Kuluçka Panel Kontrolcüsü.

Isı , Nem , Motor Full Kontrol

KULUÇKA MAKİNALARI İÇİN FULL PID KONTROL

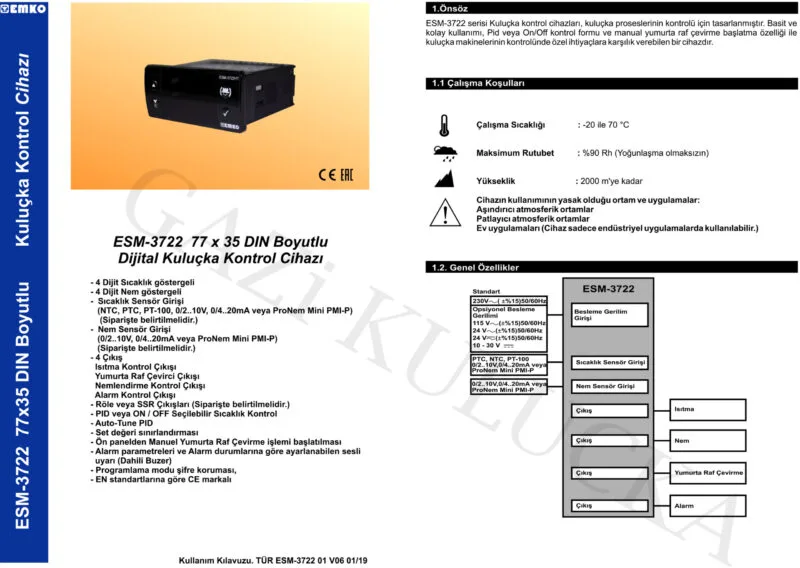

ESM-3722 serisi nemli termostat cihazı; genellikle kuluçka proseslerinin kontrolü için tasarlanmıştır. Basit ve kolay kullanım, Pid veya On/Off kontrol formu ve manuel yumurta raf çevirme başlatma özelliği ile kuluçka makinalarının kontrolünde özel ihtiyaçlara karşılık verebilen bir cihazdır.

ESM-3722 TERMOSTAT ÖZELLİKLERİ

– 4 dijit sıcaklık göstergesi, 4 dijit nem göstergesi vardır.
– Pronem PMI-P sensör girişi vardır.
– Sensör haricinde 4 farklı çıkış daha vardır; Isıtma kontrol çıkışı, Yumurta rafı çevirici çıkışı, Nemlendirme kontrol çıkışı, Alarm kontrol çıkışı vardır.
– PID veya ON/OFF seçilebilir sıcaklık kontrol vardır.
– Set değeri sınırlandırması yapılabilmektedir.
– Ön panelden tek tuşla yumurta raf çevirme işlemi başlatılması sağlanabilmektedir.
– Alarm parametreleri ve alarm durumlarına göre ayarlanabilen sesli uyarı (dahili buzzer) bulunmaktadır.
– Uygulama alanları; Tavuk çiftlikleri ve kümes otomasyonu, HVAC uygulamaları, Seralar ve sera otomasyonu, Gıda fabrikaları ve gıda depoları, Soğuk hava depoları, İlaç fabrikaları ve ilaç depoları, İklimlendirme kabinleri ve odaları, İklimlendirme otomasyonu ve klimalar, Tekstil işletmeleri, Temiz oda ve laboratuvarlar..

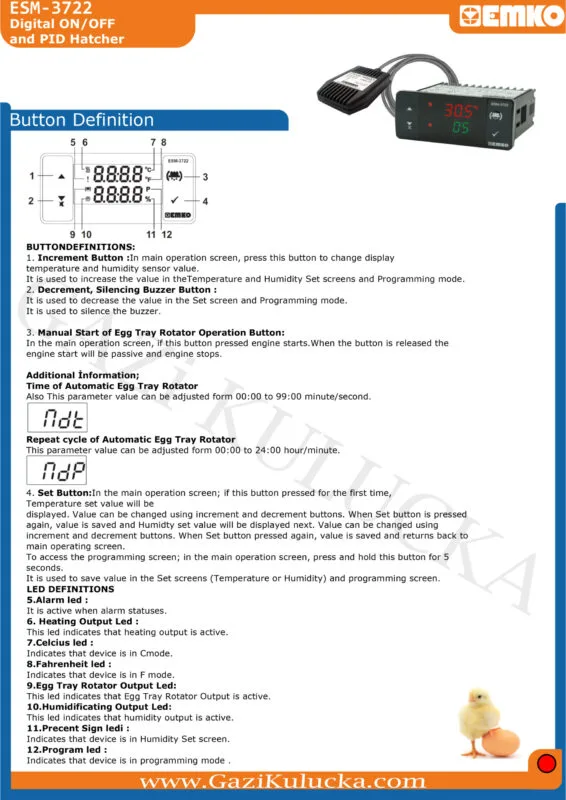

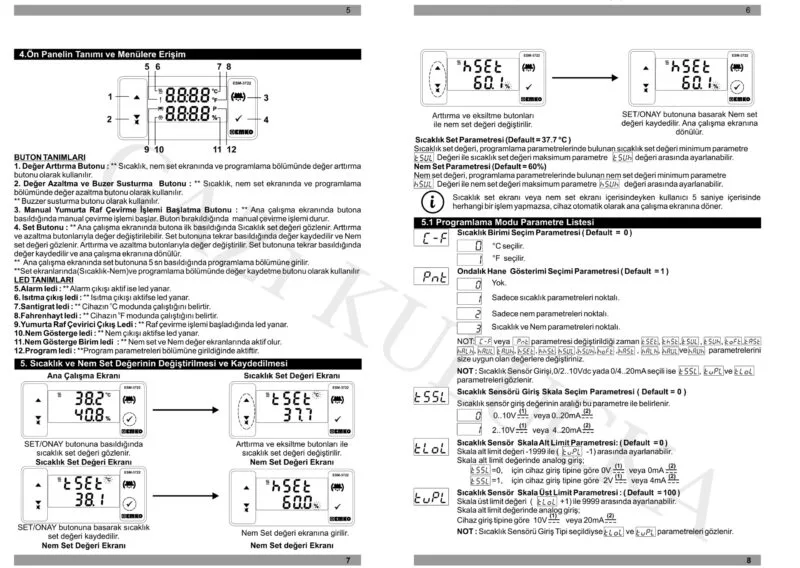

BUTON TANIMLARI

1. Değer Arttırma Butonu :
** Sıcaklık, nem set ekranında ve programlama bo¨lu¨mu¨nde değer arttırma butonu olarak kullanılır.
2.Değer Azaltma ve Buzzer Susturma Butonu:
** Sıcaklık, nem set ekranında ve programlama bo¨lu¨mu¨nde değer azaltma butonu olarak kullanılır.
** Buzzer susturma butonu olarak kullanılır.
3. Manual Yumurta Raf C¸evirme İşlemi Başlatma Butonu :
** Ana c¸alışma ekranında butona basıldığında manual c¸evirme işlemi başlar. Buton bırakıldığında manual c¸evirme işlemi durur.
4. Set Butonu
** Ana c¸alışma ekranında butona ilk basıldığında Sıcaklık set değeri go¨zlenir. Arttırma ve azaltma butonlarıyla değer değiştirilebilir. Set butonuna tekrar basıldığında değer kaydedilir ve Nem set değeri go¨zlenir. Arttırma ve azaltma butonlarıyla değer değiştirilir. Set butonuna tekrar basıldığında değer kaydedilir ve ana c¸alışma ekranına do¨nu¨lu¨r.
** Ana c¸alışma ekranında set butonuna 5sn basıldığında programlama bo¨lu¨mu¨ne girilir.
** Set ekranlary´nda (Sıcaklık – Nem ) ve programlama bo¨lu¨mu¨nde değer kaydetme butonu olarak kullanılır.

LED TANIMLARI

5.Alarm ledi :
** Alarm c¸ıkış aktif ise led yanar.
6. Isıtma çıkış ledi :
** Isıtma çıkış aktifse led yanar.
7.Santigrat ledi :
** Cihazın oC modunda c¸alıştığını belirtir.
8.Fahrenhayt ledi :
** Cihazın oF modunda c¸alıştığını belirtir.
9.Yumurta Raf C¸evirici C¸ıkış Ledi:
** Raf c¸evirme işlemi başladığında led yanar.
10.Nem Go¨stergeleri:
** Nem c¸ıkış aktifse led yanar.
11.Nem Go¨sterge Birimleri :
** Nem set ve Nem değer ekranlarında aktif olur.
12.Program ledi :
**Program parametreleri bo¨lu¨mu¨ne girildiğinde aktiftir.

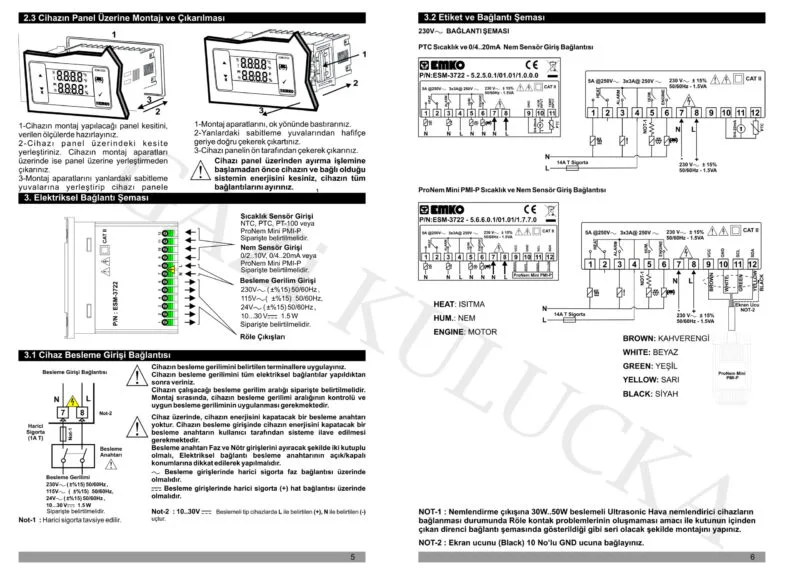

ESM-3722 isimli termostat cihazının yukarıdaki resimde bağlantı şemasını görebilirsiniz. Sensörün, Elektriğin, ve diğer tüm girişlerin yerleri ayrıntısıyla belirtilmiştir.

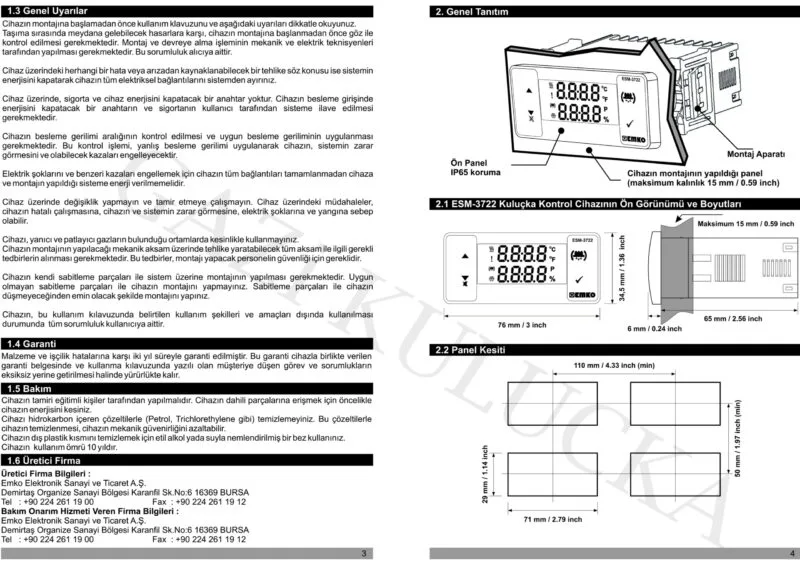

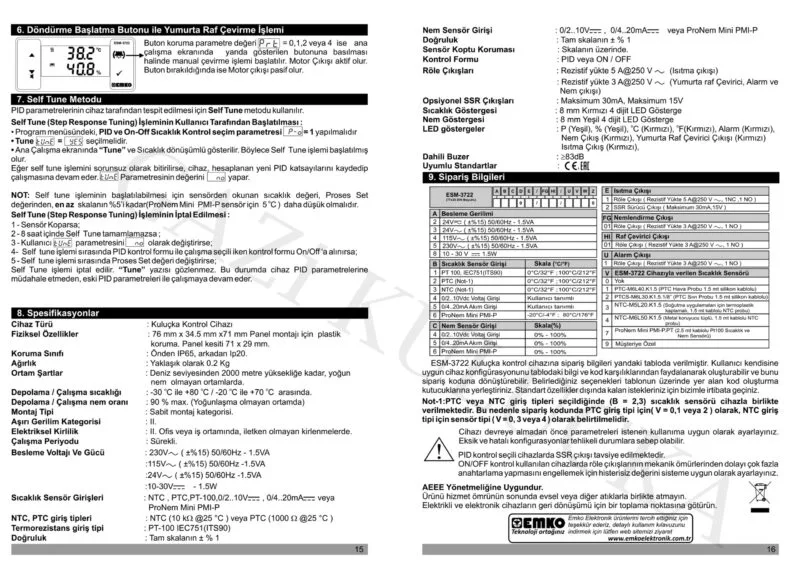

Gövde Fiziksel Özellikler

76 mm x 34,5 mm x 71 mm

Koruma Sınıfı

NEMA 4X ( önden IP65, arkadan IP20)

Ağırlık

Yaklaşık olarak 0.2 Kg.

Montaj

Sabit Montaj

230 V ~ (+% 15) 50/60 Hz. 1.5 VA
115 V ~ (+% 15) 50/60 Hz. 1.5 VA
24 V ~ (+% 15) 50/60 Hz. 1.5 VA
24 Vac / dc ~ (+% 15, +% 10) 50/60 Hz. 1,5 VA
10-30Vdc 1,5 W

Çıkışlar

Röle Çıkışları

Rezistif yükte 5A@250 V~ (ısıtma çıkışı)

Rezistif yükte 3A@250 V~ (yumurta raf çevirici, alarm ve nem çıkışı)

Nem sensörü 1 ile 10 (0%RH, 100%RH)

PID veya On / Off

Kalite Standartları

Onaylar

GOST-R, CE

Emko ESM 3722 SSR Çıkışlı Kuluçka Kontrol Cihazı Nem Isı Sensörü
